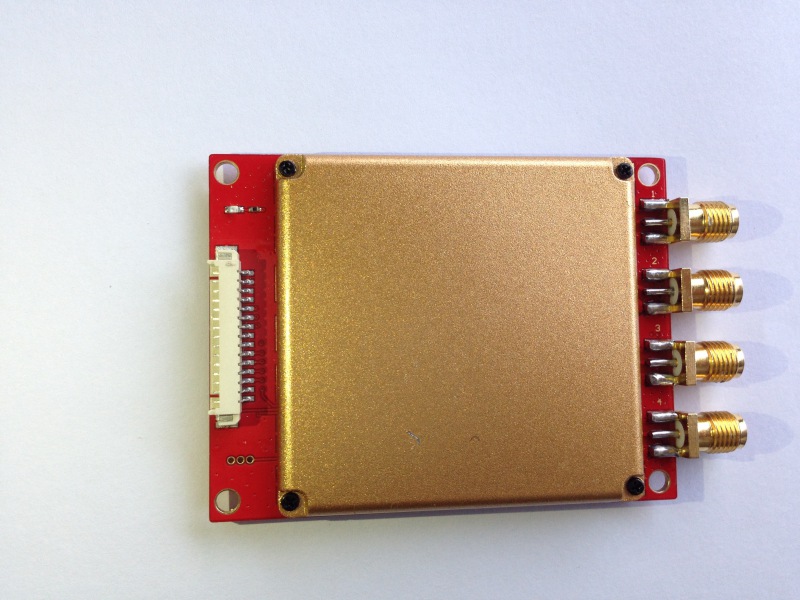

UHF RFID模块
  • 详细介绍
  • 产品参数
1.采用Impinj R2000超高频阅读器芯片及ARM嵌入式处理芯片实现高速读取和数据快速运算;
2.支持4个SMA天线接口;
3.输出功率软件可调,步进间隔1db,最大33dbm;
4.稳定性高,外置散热片空气冷却散热,支持固件在线升级;
5.完全自主知识产权设计,结合专有的高效碰撞处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理;
6.应用场合:物流、个人身份识别、会议签到系统、门禁系统、防伪系统等领域。
性能指标
频率范围: 840-960MHz(随国家或地区不同可以调整)
调频方式: 广谱调频(FHSS)或定频,可软件设置
射频输出: 0-33dBm;50欧负载
输出功率精度: +/- 1dB
输出功率平坦度: +/- 0.2dB
天线数量: 4个SMA天线接口
通讯接口: TTL Uart接口
通信速率: 串口速率9600~115200bps
可靠的固件升级 :可扩展的升级机制
通用输入/输出(GPIO): 4路GPIO接口(2输入2输出)
标签RSSI: 支持
天线连接保护: 支持
环境温度监测: 支持
标 签 操 作 性 能
读取距离: 8dbi天线配置,典型读取距离15-30米(和标签性能有关)
空中接口协议: ISO18000-6C(EPC Class1 Gen2)/ ISO18000-6B
最大接收灵敏度: -85dBm; 最大返回损耗10dBm
盘存标签峰值速度: >700张/秒
标签缓存区:  1000张标签 @ 96 bit EPC
机 械 电 气 性 能
工作电压:  3.7V-5 V
待机状态电流: <50mA (EN 脚高电平)
睡眠状态电流:  <100uA (EN 脚低电平)
工作电流: 1.2A  +/-10%
重量: 0.05KG
湿度: 5% to 95%, 非凝结
散热方式:  外置散热片空气冷却
工作温度: -20ºC to 55ºC
存储温度: -20°C to 85°C
通用输入输出接口
序号 符号   描述
1     GND   同时接地
2     GND   同时接地
3     3.7V – 5V DC 同时接电源
4     3.7V – 5V DC 同时接电源
5     GPIO 3  输出
6     GPIO 4  输出
7     GPIO 1  输入
8     蜂鸣器   已驱动,可输出电流 > 50mA
9     UART_RXD  TTL 电平
10    UART_TXD  TTL 电平
11    USB_DM   仅供测试
12    USB_DP    仅供测试
13    GPIO 2     输入
14    EN         高电平使能
15    GPIO 5   RS-485 方向控制
天线接口(SMA Male)
序号    符号     描述
1        ANT1   天线1
2        ANT2   天线2
3        ANT3   天线3
4        ANT4   天线4
