一、方案背景
传统的会议报到是通过分发会议票的方式进行的。同电子标签会议签到系统相比,它的缺点是:每次开会,都要印发许多的各种各样的会议票。像一年一度的人大、政协会议,需要给每一个代表印发几张不同颜色的会议票。因为票很多,经常有代表丢失会议票或者开会时忘了带会议票。
报到时需要一张一张检票,影响入场速度.正常情况下报到的代表都是一批一批的入场,因此经常发生入场拥挤情况。
会议票可以相互转让,因而存在顶替开会的可能情况。
统计时,工作人员需要一张一张地数票,因为是人工数票,难免会发生差错.而且统计速度慢。
无法及时知道未到者的代表姓名.如果是上千人的会议,甚至根本就查不出谁来了,谁没来。
人工检票、计票有欠公开公正。

开放式会议签到系统与以前的纸张记录式签到系统相比,有以下优点:
1.使用寿命长.RFID电子标签里面没有电池,芯片封装在卡片里面,因此可以长期使用.
2.本系统采用的是远距离的电子标签和读卡器,因此代表不必将卡从胸前取下来插入读卡器完成报到,而直接“若无其事“地通过报到入口处开放式通道即可,通道读写器会准确无误的为你完成报到手续。而采用接触式磁卡或会议票报到就无法做到这一点。
3.本系统所采用的电子标签专为会议报到而设计,电子标签制作成PVC塑料卡片,塑料卡片上可打印代表照片姓名等个人信息资料.方便阅读,同时读卡器又能读出电子标签里面全球唯一的ID号,从于杜绝了制假的可能.
4.会议代表凭电子标签入场,一人一张,凭一张电子标签就可以参加各种会议。
5.佩戴合法RFID电子标签的代表通过报到入口处开放式通道时,开放式通道读卡器自动读出电子标签携带的信息,入口处的电脑立即显示代表的姓名照片和代表身份等资料,同时显示已到代表和未到代表的人数。入口处的报到信息通过网络传递给主席台前的计算机,计算机通过投影机将会议报到情况实时地反映在主席台前的大屏幕上。实现了报到情况公正公开。
6.本系统可以增加一些辅助功能,来增加系统的安全级别和稳定性.在开放式通道读卡器上面安装红外对射,当与会代表从正或反的方向通过开放式通道读卡器时,通道能够判断与会代表是进入还是离开会场,并且可以杜绝一人带两张卡代签到或有人没有带卡的状况。
7.可以根据需要在开会贵宾室安放一台计算机,这样贵宾室的领导首长也就实时了解会议报到的情况。
8.以随时查询未到者的代表姓名。

二、系统各部分构成及介绍

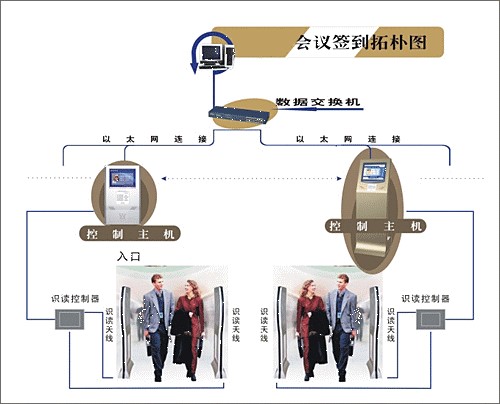

系统中分为四个主要部分,一个后台服务器统计和管理系统,下面分为发卡子系统、会场管理子系统、前台签到子系统。

三、系统软件功能介绍
本系统核心控制部分就是签到软件,网联通信信息会议签到系统采用客户/服务器模式,特点是设计简洁、可移植与开放性好、可用性强和连接性好,并具安全保护和抗病毒机制强,使得今后升级、扩充及选择应用软件时有更多的灵活性。本系统采用全球先进的SOA系统设计思想,进行平台化设计。同时结合先进的网络技术和实时架构体系,采用XML标准数据交互格式,使得系统具有能够为用户提供远程系统在线更新、远程在线维护、快速部署、快速拓展的能力。
网联通信会议签到系统软件包含以下功能模块:
1)系统用户管理模块
2)人员资料管理模块
3)会议数据管理模块
4)与会人员派位管理模块
5)签到实时显示管理模块
6)大屏显示/签到台管理系统
7)手工签到实时认证管理模块
8)与会人员请假管理模块
9)报表管理系统
10)主席台查询管理系统
11)发卡管理模块
12)座位查询管理系统
13)短信通知发布系统
14)数据库系统
按照会议签到的基本流程,各部分的主要功能如下所述:

    3.1、人员信息管理:
对签到人员信息进行管理,并对签到人员进行签到卡发放。
系统功能:
人员信息的录入、删除、编辑;
人员信息从EXCEL中导入;
人员信息导出到EXCEL;
人员相片的智能关联管理;
发卡。可支持单步发卡和批量发卡两种发卡模式。批量发卡极大的提高了发卡效率。
发卡核对。在发卡完毕后,可对每张卡的发放情况进行核对,避免发放错误的情况。

   3.2、座位图设计
可新建座位图,并对座位的布局进行设计,对未排位、已排位、已签到、未签到四种状态颜色进行管理。

    3.3、会议信息管理
对会议信息进行创建和管理,对会议的与会人信息进行管理,对与会人员进行座位排位,对与会人员进行请假和销假管理。
会议信息管理,与会人与请假销假管理,与会人座位排位。

    3.4、会议签到执行:会议选择;会议签到执行。
    3.5、会议签到信息查询与报表:
    3.6、会议签到前台
会议签到前台程序可在安装Window2000WindowXP操作系统的计算机上运行。该程序通过TCP/IP与服务器进行连接,通过RS-232与无障碍会议签到通道连接。它的主要功能是实时采集签到通道的签到数据,并实时显示当前签到人员的身份信息和当前的签到进度信息。并对于异常的情况(如,未带卡通过、尾随通过、一人带多卡通过等)进行报警处理。同时,将该签到数据实时上传到签到服务器,供签到服务器程序进行统计,并将统计信息广播给所以其他客户端程序。
    3.7手工签到



四、系统主要设备选型


    4.1会议专用非接触IC
本系统采用86*54mm的会议专用非接触式IC卡,具有识别率高、识别距离远、可反复读写等特点。非接触式IC卡又称射频卡,是世界上最近几年发展起来的一项新技术,是在CPU卡的基础上增加了射频收发电路,它成功地将射频识别技术和IC卡技术结合起来,解决了无源(卡中无电源)和免接触一难题,是电子器件领域的一大突破。与接触式IC卡相比较,非接触式具有以下优点:
1)可靠性高
非接触式IC卡与读写器之间无机械接触,避免了由于接触读写而产生的各种故障。例如:由于粗暴插卡、非卡外物插入、灰尘或油污导致接触不良等原因造成的故障。此外,非接触式卡表面无裸露的芯片,无须担心芯片脱落、静电击穿、弯曲损坏等问题,既便于卡片的印刷,又提高了卡片的使用可靠性。
2)操作方便、快速
由于非接触通讯,读写器在10cm范围内就可以对卡片操作,所以不必插拔卡,非常方便用户使用。非接触式卡使用时没有方向性,卡片可以任意方向掠过读写,即可完成操作,这大大提高了每次使用的速度。
3)防冲突
非接触式卡中有快速防冲突机制,能防止卡片之间出现数据干扰,因此,读写器可以“同时”处理多张非接触式IC卡。这提高了应用的并行性,无形中提高了系统工作速度。
4)可以适合于多种应用
非接触式卡的存储结构特点使它一卡多用,能应用于不同的系统,用户可根据不同的应用设定不同的密码和访问条件。
5)加密性能好
非接触式卡的序列号是唯一的,制造厂家在产品出厂前已序列号固化,不可再更改。非接触式与读写器之间采用双向验证机制,即读写器验证IC卡的合法性,同时IC卡也验证读写器的合法性。非接触式卡在处理前要与读写器进行三次相互认证,而且在通讯过程中所有的数据都加密。此外,卡中各个扇区都有自己的操作密码和访问条件。
根据会议特点,卡设计为人像证卡、射频IC卡二合一卡,卡基材料选用PVC材料,美观、大方、耐用。卡基印刷精美的纪念性或标志性图案正面通过证卡打印机打印与会者照片、性别、姓名、职务等信息。背面可印刷该卡使用规则及注意事项。

   4.2无障碍会议签到通道
本系统采用网联通信的开放式通道型无障碍RFID签到机WC-420,该设备结合先进的红外识别技术和远距离RFID识别技术,能够在与会人员通过签到通道时,系统能够自动识别该会员身份,并判别是进入还是退出会场,从而实现自动的会议签到、人员出入全面管理。同时能对一人多卡、无卡进入、多人一卡等状况进行判别。目前市场上所有非无障碍会议签到系统,都不能对与会人员进出会场方向的识别。
设备特点:
签到过程快捷方便。签到人员只需将签到卡佩戴胸前,以正常的速度通过通道(哪怕是快速通过也可以),即可完成签到。
性能稳定。本设备可以支持全天候长期开机使用,不会出现任何性能偏移的问题。
识别率高。本设备的采用高性能天线设计,对签到卡的识别率可达到99%以上。
安装方便。本设备采用大量的集成技术进行设计,结构简洁,安装方便;
能智能识别未带卡人员,具备智能防尾随功能。
具备读写器工作模式和通道模式两种工作模式,即红外方向识别与非红外方向识别两种工作模式。在红外方向识别工作模式下,设备可以对签到人员进行进出会场的方向进行识别,但每次只能一人通过通道签到,不能多人同时通过通道签到。在非红外方向识别工作模式下,系统不对签到人员的进出方向进行识别,但设备支持多人同时签到,极大的提高了签到速度。
红外方向识别和非红外方向识别工作模式,操作人员可以根据现场签到人流量的实际情况进行手工切换,满足签到的快速顺利的的进行。

    4.3发卡器
本系统的写卡器采用网联通信的桌面式读写器,符合ISO18000-6C标准的超高频近距离读写器,具有精致、稳定、可靠、接口丰富的特点。



五、签到系统优势和用户收益

1)采用客户/服务器模式:即签到前台(前端)与服务器(后段)工作模式;图像及数据前后端同时存储,签到刷卡时,前端接受到信号,只需通过网络发送一简短效验码到后台效验,网络负荷大大减轻,通讯速度快,不会因传输文件大而造成系统传输堵塞而形成丢失数据等签到数据不准确的事故。
2)多前台数据实时采集:系统同时对多台签到机接收的不同代表信息进行实时采集和处理。实现代表出席登录、身份认证、统计、查询、检索等。报表结果以汉字形式打印输出。
3)签到时间少于0.1秒。
4)支持重叠、密集队列签到和多人同时并排签到。
5)能正确识别人员进出方向,判断有人无卡、有卡无人、一人多卡、一卡多人等情况并及时反馈和报警。
6)签到数据实时处理:签到结果实时动态显示,可实时显示代表姓名、照片、代表团等信息;可自动读出代表姓名及其他信息;并可以在其他网络终端查询签到信息。
7)系统稳定可靠,软件系统具有良好的人机界面,操作简单、方便。
8)工作证(会议签到)卡支持个性化印刷,并用作会议出席证、代表视察证。
9)系统支持无证代表的人工手动补签并能图像及人员各项属性对应效验功能。
10)签到卡芯片选用美国(德州仪器)的远距离智能卡原装芯片和原装inlay封装,卡片一致性和稳定性非常高,可重复使用10万次,确保签到性能稳定。
11)长距离卡与短距离卡兼容使用系统机制;系统可兼容远距离签到机与短距离签到机同时使用,与会代表无论远距离卡或短距离卡,系统内任意签到机均能刷卡完成任务。
12)证卡管理系统;只要是签到系统数据库内有的人员,都可按单位或所属证卡类别,生成与签到卡表面完全一致的证卡,此管理系统能有效的对所发签到卡实现数据库管理,达到所见即所得的效果同时能对签到卡进行实时校对及在需补办签到卡时,为即时制卡准备了打印前的一切资料。
